Die Halbleiterindustrie stellt besonders hohe Anforderungen an Materialien, Fertigungsprozesse und Bauteilqualität. Mit der zunehmenden Miniaturisierung elektronischer Komponenten müssen Fertigungsanlagen immer präziser arbeiten. Gleichzeitig sind viele Komponenten hohen Temperaturen, aggressiven Prozessmedien, Plasma und mechanischen Belastungen ausgesetzt. Hochleistungskeramiken spielen deshalb eine wichtige Rolle, da sie Eigenschaften miteinander verbinden, die bei vielen metallischen Werkstoffen nur schwer in dieser Kombination zu erreichen sind.
Warum Hochleistungskeramiken in der Halbleiterfertigung eingesetzt werden
Technische Keramiken verfügen je nach Werkstoff über eine hohe Temperaturbeständigkeit, elektrische Isolation, Verschleißfestigkeit und chemische Beständigkeit. Besonders Aluminiumoxid (Al₂O₃) gehört zu den etablierten keramischen Werkstoffen für Anwendungen in der Halbleitertechnik. Auch Aluminiumnitrid, Siliziumkarbid und Siliziumnitrid werden für unterschiedliche Aufgaben eingesetzt.
Al₂O₃ zeichnet sich beispielsweise durch eine hohe Steifigkeit und gute elektrische Isolation aus. Andere keramische Werkstoffe können wiederum Vorteile bei der Wärmeleitung, der Wärmeausdehnung oder der mechanischen Belastbarkeit bieten. Welche Keramik geeignet ist, hängt deshalb stark von der jeweiligen Anwendung und den Anforderungen des Bauteils ab.
Präzision ist bei keramischen Bauteilen entscheidend
Die Herstellung keramischer Präzisionsbauteile unterscheidet sich deutlich von der Bearbeitung vieler Metalle. Hochleistungskeramiken sind hart und können spröde reagieren. Dadurch müssen Schnittbedingungen, Werkzeuge, Spanntechnik und Bearbeitungsstrategie sorgfältig aufeinander abgestimmt werden.
Schon kleine Abweichungen können bei komplexen Bauteilen Auswirkungen auf Passungen, Oberflächen oder die spätere Funktion haben. Deshalb beginnt eine zuverlässige Fertigung nicht erst an der Maschine. Bereits bei der Konstruktion und der Auswahl des Fertigungsverfahrens sollten Materialeigenschaften, Geometrie, Toleranzen und Oberflächenanforderungen berücksichtigt werden.

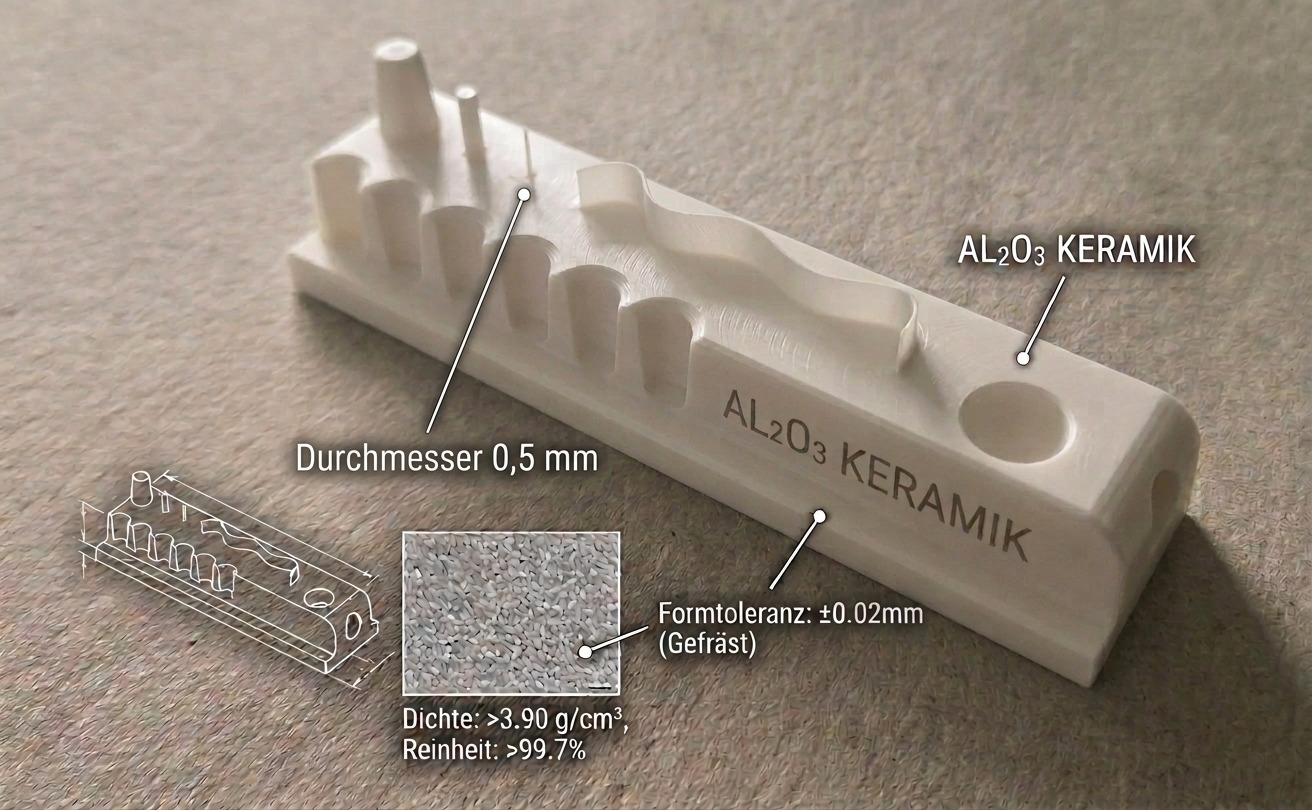

CNC-Bearbeitung von Aluminiumoxid und anderen Keramiken
Bei der Bearbeitung von Hochleistungskeramiken kommen je nach Werkstoff und Bauteilgeometrie unterschiedliche Verfahren zum Einsatz. Dazu können beispielsweise Fräsen, Bohren, Schleifen und weitere präzise Bearbeitungsschritte gehören. Besonders bei komplexen Geometrien kann eine moderne CNC-Technik Vorteile bieten.
Die HERO CNC Präzisionszerspanung beschäftigt sich mit anspruchsvollen Fertigungsaufgaben und bietet unter anderem CNC-Fräs- und Drehbearbeitung sowie die Bearbeitung von Sondermaterialien wie Keramiken an. Zum Leistungsspektrum gehören außerdem 5-Achs-Simultanbearbeitung, Flachschleifen und CNC-Koordinatenmesstechnik.
Welche Herausforderungen bei der Keramikbearbeitung entstehen
Eine der größten Herausforderungen ist die Kombination aus hoher Härte und vergleichsweise sprödem Materialverhalten. Während ein Metall unter bestimmten Bedingungen plastisch verformt werden kann, kann eine technische Keramik bei ungünstiger Bearbeitung ausbrechen oder beschädigt werden.
Deshalb sind mehrere Faktoren wichtig:
Geeignete Werkzeuge
Die Werkzeugauswahl muss zum jeweiligen keramischen Werkstoff und zum Bearbeitungsverfahren passen. Bei harten Materialien spielen Verschleißfestigkeit und eine kontrollierte Bearbeitung eine besonders wichtige Rolle.
Optimierte Bearbeitungsparameter
Drehzahl, Vorschub, Zustellung und Kühlung beziehungsweise Prozessbedingungen müssen aufeinander abgestimmt werden. Eine ungeeignete Kombination kann die Werkzeugstandzeit reduzieren oder die Qualität der bearbeiteten Oberfläche beeinträchtigen.
Sichere Werkstückspannung
Keramische Bauteile müssen während der Bearbeitung zuverlässig gehalten werden. Gleichzeitig darf die Spannkraft nicht zu lokalen Belastungen führen, die das Bauteil beschädigen könnten.
Kontrolle der Oberflächen
Bei Komponenten für die Halbleiterfertigung können hohe Anforderungen an Oberflächenqualität und Sauberkeit bestehen. Je nach Einsatzbereich müssen deshalb Bearbeitung und nachfolgende Prozesse entsprechend abgestimmt werden.
Bedeutung von 5-Achs-Bearbeitung
Komplexe keramische Komponenten besitzen häufig Geometrien, die mit einer einfachen 3-Achs-Bearbeitung nur mit mehreren Aufspannungen wirtschaftlich hergestellt werden können. Eine 5-Achs-Simultanbearbeitung ermöglicht dagegen die Bearbeitung verschiedener Flächen und Konturen aus unterschiedlichen Richtungen.
Das kann die Anzahl der Aufspannungen reduzieren und gleichzeitig dazu beitragen, die geforderte geometrische Genauigkeit einzuhalten. HERO CNC setzt bei der Präzisionsfertigung unter anderem auf 5-Achs-Simultanbearbeitung mit modernen CNC-Maschinen und Automatisierung.
CNC-Messtechnik als wichtiger Bestandteil der Qualitätssicherung
Die eigentliche Bearbeitung ist nur ein Teil der Herstellung eines Präzisionsbauteils. Ebenso wichtig ist die anschließende Kontrolle. Gerade bei Bauteilen mit engen Toleranzen müssen Abmessungen und geometrische Merkmale zuverlässig überprüft werden.
Dafür können Koordinatenmessmaschinen eingesetzt werden. HERO CNC verfügt über eine CNC-Koordinatenmesstechnik für die taktile Messung und die Prüfung anhand von CAD-Daten beziehungsweise technischen Zeichnungen.
Typische Anwendungen in der Halbleiterindustrie
Hochleistungskeramiken kommen in verschiedenen Bereichen der Halbleiterfertigung zum Einsatz. Dazu gehören beispielsweise Komponenten für das Wafer-Handling, Prozesskammern, Isolationsbauteile sowie Elemente für thermische und elektrische Anwendungen.
Bei Wafer-Handling-Systemen können keramische Komponenten aufgrund ihrer Materialeigenschaften eingesetzt werden. In Prozessanlagen sind wiederum Beständigkeit gegenüber hohen Temperaturen, Chemikalien oder Plasma und eine geringe Partikelbildung wichtige Kriterien.
Materialauswahl entscheidet über die Funktion
Nicht jede technische Keramik eignet sich für jede Anwendung. Aluminiumoxid kann beispielsweise wegen seiner elektrischen Isolation und Steifigkeit interessant sein. Aluminiumnitrid bietet dagegen eine hohe Wärmeleitfähigkeit bei gleichzeitig guter elektrischer Isolation. Siliziumkarbid und Siliziumnitrid können bei anderen Anforderungen Vorteile bieten.
Die Auswahl sollte deshalb anhand der tatsächlichen Einsatzbedingungen erfolgen. Temperatur, mechanische Belastung, chemische Umgebung, elektrische Eigenschaften, Oberflächenanforderungen und gewünschte Lebensdauer sind dabei wichtige Kriterien.
Vom Einzelteil bis zur Serienfertigung
In der Halbleiterindustrie werden sowohl Prototypen als auch kleinere und größere Serien benötigt. Eine flexible Fertigung ist deshalb wichtig, damit neue Bauteilgeometrien zunächst getestet und später bei Bedarf in reproduzierbarer Qualität hergestellt werden können.
Moderne CNC-Fertigungssysteme mit automatisierten Abläufen können dabei helfen, unterschiedliche Fertigungsaufträge effizient umzusetzen. HERO CNC bietet neben der Präzisionszerspanung auch automatisierte CNC-Fertigung und kann damit sowohl Einzelteile als auch Serienaufträge bearbeiten.
Fazit
Die Bearbeitung von Hochleistungskeramiken für die Halbleiterindustrie erfordert eine Kombination aus geeignetem Werkstoff, präziser Fertigungstechnik und zuverlässiger Qualitätskontrolle. Besonders bei Materialien wie Al₂O₃ müssen Bearbeitungsstrategie, Werkzeuge, Spanntechnik und Messverfahren sorgfältig auf die jeweilige Anwendung abgestimmt werden.
Mit modernen CNC-Verfahren lassen sich auch komplexe keramische Bauteile für anspruchsvolle industrielle Anwendungen herstellen. Entscheidend ist dabei nicht nur die Maschine, sondern das Zusammenspiel aus Erfahrung, geeigneten Fertigungsprozessen und präziser Messtechnik. Für Unternehmen, die anspruchsvolle Bauteile aus Keramiken oder anderen Sonderwerkstoffen benötigen, kann die Zusammenarbeit mit einem spezialisierten Präzisionsfertiger eine wichtige Grundlage für reproduzierbare Qualität und zuverlässige Fertigungsprozesse sein.
